Hoe selecteert u de juiste stalen flens voor leidingsystemen?

In industriële leidingsystemen dienen flenzen als de kritische verbindingspunten die leidingen, kleppen en apparatuur met elkaar verbinden en tegelijkertijd toegang voor onderhoud mogelijk maken. EEN Stalen flens biedt de mechanische sterkte, drukbeheersing en lekvrije afdichting die nodig zijn voor een veilige werking in verschillende sectoren, waaronder de olie- en gasindustrie, chemische verwerking en energieopwekking. Dit artikel biedt een technische gids voor ingenieurs en inkoopspecialisten over flensselectie, materiaalspecificaties en kwaliteitsverificatie.

Inzicht in de staalflenstechnologie

EEN Stalen flens is een gesmede of gegoten ring die door middel van lassen of draadsnijden op de buisuiteinden wordt aangesloten, waardoor boutverbindingen met andere componenten mogelijk zijn. Het flensvlak vormt het afdichtingsoppervlak waar een pakking wordt samengedrukt om lekkage te voorkomen. Ingenieurs selecteren flenzen op basis van druk-temperatuurwaarden, materiaalcompatibiliteit met de getransporteerde media en maatnormen die uitwisselbaarheid tussen fabrikanten garanderen.

Belangrijke technische parameters voor ingenieurs

Bij het evalueren van flenscomponenten moeten ingenieurs verschillende kritische parameters onderzoeken die de systeemintegriteit en levensduur bepalen.

• Drukklasse : Bereikt van klasse 150 tot klasse 2500, waarbij de maximaal toegestane werkdruk bij gespecificeerde temperaturen wordt gedefinieerd.
• Materiaalkwaliteit : Koolstofstaal (EENSTM A105), roestvrij staal (ASTM A182 F304/F316) of gelegeerd staal (ASTM A182 F11/F22) voor gebruik bij hoge temperaturen.

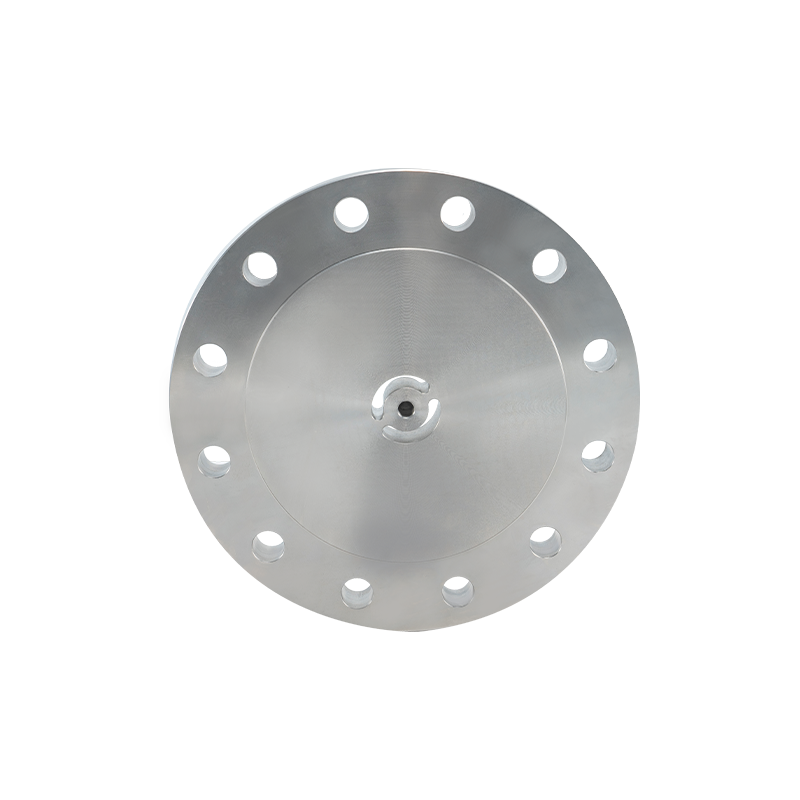

• Flenstype : Lasnek-, slip-on-, socket weld-, schroefdraad- of blinde configuratie, elk geschikt voor specifieke toepassingsvereisten.
• Gezichtstype : Verhoogd oppervlak (RF), plat oppervlak (FF) of ringvormige verbinding (RTJ) voor verschillende afdichtingsvereisten voor pakkingen.
• Boring maat : Nominale buismaat (NPS) van ½ inch tot 48 inch of groter voor aangepaste toepassingen.

De selectie van een Stalen flens heeft een directe invloed op de systeemveiligheid, waarbij onjuist beoordeelde flenzen een aanzienlijk faalrisico vormen in systemen die onder druk staan.

High-Search Long-Tail-trefwoorden in context

Om specifieke gebruikersintenties aan te pakken, richten we ons op vijf long-tail-zoekwoorden met veel zoekwoorden die veel voorkomende inkoop- en engineeringscenario's vertegenwoordigen Roestvrij

• RVS stalen flens voor chemische verwerking : Corrosiebestendige flenzen vervaardigd uit ASTM A182 F316L roestvrij staal voor het hanteren van agressieve chemicaliën media. C arbon stalen lasnekflens : Een flenstype met hoge integriteit en een taps toelopende naaf die de spanningsconcentratie vermindert, gespecificeerd voor kritische hogedruktoepassingen.
• hogedruk stalen flens klasse 2500 : Ontworpen voor extreme druk tot 6.000 psi, vaak gebruikt in toepassingen in raffinaderijen en energiecentrales.
• stalen flens afmetingen ANSI B16.5 : Flenzen vervaardigd volgens de maatnormen van het American National Standards Institute, waardoor uitwisselbaarheid wordt gegarandeerd.
• fabrikant van stalen flens op maat : Ingenieursbureaus die niet-standaard maten, speciale materialen of unieke configuraties leveren voor gespecialiseerde toepassingen.

Vergelijkende analyse: stalen flenstypen

De keuze van het flenstype heeft een aanzienlijke invloed op de installatiekosten, de toegankelijkheid voor onderhoud en de betrouwbaarheid op lange termijn. Elk flenstype biedt duidelijke voordelen voor specifieke toepassingen. De volgende vergelijking benadrukt de verschillen tussen veel voorkomende flensconfiguraties.

Voor kritische hogedruktoepassingen die maximale integriteit vereisen, koolstofstalen lasnekflens vertegenwoordigt de voorkeurskeuze. De onderstaande tabel geeft een overzicht van de belangrijkste verschillen.

Technische overwegingen bij selectie en integratie

Het juiste selecteren Stalen flens vereist een systematische evaluatie van de bedrijfsomstandigheden, materiaalcompatibiliteit en maatnormen. Werken met een ervaren fabrikant van stalen flens op maat zorgt voor de juiste specificatie voor niet-standaard toepassingen.

Materiaalkeuze en corrosiebestendigheid

Voor corrosieve serviceomgevingen moet a roestvrijstalen flens voor chemische verwerking biedt essentiële corrosieweerstand. Type 304 roestvrij staal is geschikt voor milde chemische omgevingen en voedselverwerkingstoepassingen. Type 316 roestvrij staal met molybdeentoevoeging biedt verbeterde weerstand tegen chloriden en zure omstandigheden, waardoor het de standaard is voor maritieme omgevingen en chemische fabrieken. Voor toepassingen bij hoge temperaturen boven 800°F behouden de flenzen van chroom-moly-gelegeerd staal hun sterkte en zijn ze bestand tegen kruipvervorming.

Dimensionale normen en uitwisselbaarheid

Naleving van maatnormen garandeert de uitwisselbaarheid van flensen tussen leveranciers. Afmetingen stalen flens ANSI B16.5 regelt flenzen tot NPS 24 voor klassen 150 tot en met 2500, met specificatie van boutcirkeldiameters, boutgatafmetingen en flensdiktes. ASME B16.47 dekt flenzen met een grotere diameter, van NPS 26 tot NPS 60. Bij het specificeren van vervangende flenzen moeten ingenieurs zowel de drukklasse als de maatnorm verifiëren om een ​​goede pasvorm met bestaande bouten en pakkingen te garanderen.

EENpplication-Specific Insights

Verschillende industrieën stellen unieke eisen aan flenscomponenten. In raffinaderijen en petrochemische toepassingen hogedruk stalen flens klasse 2500 componenten moeten bestand zijn tegen extreme drukken en temperaturen en tegelijkertijd bestand zijn tegen waterstofverbrossing en spanningsscheuren door sulfide. Voor kernenergietoepassingen vereisen flenzen aanvullende kwaliteitsborgingsdocumentatie, inclusief traceerbaarheid van materialen en niet-destructieve onderzoeksrapporten. Bij het betrekken van een fabrikant van stalen flens op maat kunnen faciliteitsmanagers speciale boormaten, bekledingsafwerkingen of niet-standaard drukklassen specificeren om aan de bestaande apparatuurvereisten te voldoen.

De koolstofstalen lasnekflens blijft de industriestandaard voor kritische dienstverlening vanwege de superieure structurele kenmerken. De taps toelopende naaf verdeelt de spanning gelijkmatiger dan andere flenstypen, waardoor het risico op vermoeidheidsbreuken bij cyclische gebruiksomstandigheden zoals drukwisselingen of thermische uitzetting wordt verminderd.

Kwaliteitsborging en inkoopnormen

Bij industriële inkoop garandeert het verifiëren van de naleving van erkende normen een consistente kwaliteit en veiligheid. Gerenommeerde fabrikanten houden zich aan de ASME-, ASTM- en MSS-SP-normen. Belangrijke aanbestedingsdocumenten moeten het volgende omvatten:

• Materiaaltestrapporten (MTR) met traceerbaarheid van hittenummers volgens ASTM-specificaties.
• Positieve materiaalidentificatie (PMI) verificatie voor gelegeerde en roestvrijstalen flenzen.
• Dimensionale inspectierapporten die de naleving van ASME B16.5 of B16.47 bevestigen.
• Warmtebehandelingsregistraties voor flenzen die een warmtebehandeling of normalisatie na het lassen vereisen.
• Niet-destructief onderzoeksrapport, inclusief inspectie van kleurstofpenetrerende of magnetische deeltjes.

Samenwerken met een gevestigde waarde fabrikant van stalen flens op maat biedt toegang tot technische ondersteuning, materiaalcertificeringen en gedocumenteerde kwaliteitssystemen die essentieel zijn voor kritische industriële toepassingen.

Veelgestelde vragen (FAQ)

1. Wat is het verschil tussen een lasnekflens en een opsteekflens?

EEN koolstofstalen lasnekflens beschikt over een taps toelopende naaf die overgaat van de flensring naar de buiswand, waardoor een geleidelijke spanningsverdeling en superieure weerstand tegen vermoeidheid ontstaat. Dit ontwerp maakt lasnekflenzen geschikt voor hoge druk, hoge temperaturen en cyclische gebruiksomstandigheden. Een opsteekflens schuift over het buisuiteinde en vereist hoeklassen zowel binnen als buiten de naaf. Opsteekflenzen kosten minder, maar bieden een lagere sterkte en worden doorgaans gebruikt voor toepassingen met lage tot matige druk waarbij de spanningsomstandigheden minder ernstig zijn. Voor kritische toepassingen specificeren ingenieurs universeel lasnekflenzen.

2. Hoe bepaal ik de juiste drukklasse voor mijn toepassing?

Om het juiste te bepalen Stalen flens drukklasse, moet u rekening houden met zowel de bedrijfsdruk als de temperatuur. ASME B16.5 biedt druk-temperatuurclassificaties voor elke materiaalklasse, waarbij de maximaal toegestane werkdruk bij gespecificeerde temperaturen wordt weergegeven. Selecteer een drukklasse waarbij de flenswaarde hoger is dan uw maximale bedrijfsdruk bij de maximale bedrijfstemperatuur. Voeg een veiligheidsfactor toe voor voorbijgaande omstandigheden zoals opstarten, afsluiten of drukpieken. Koolstofstalen flenzen van klasse 150 zijn bijvoorbeeld geschikt voor 285 psi bij 100 °F, maar slechts 150 psi bij 600 °F. Controleer altijd de beoordelingen voor uw specifieke materiaalkwaliteit.

3. Wat zijn de vereisten voor roestvrijstalen flenzen bij corrosief gebruik? EEN stainless Ess stalen flens voor chemische verwerking toepassingen vereisen een zorgvuldige materiaalkeuze op basis van de specifieke corrosieve media. Type 316L roestvrij staal met een laag koolstofgehalte biedt weerstand tegen interkristallijne corrosie na het lassen en is geschikt voor de meeste chemische omgevingen. Voor toepassingen met hoge chlorideconcentraties of zeewater bieden type 317L of duplex roestvast staal een verbeterde weerstand tegen putjes. Voor sterk reducerende zuren zoals zwavelzuur of zoutzuur kunnen speciale legeringen zoals Hastelloy of Inconel nodig zijn. In de aanbestedingsspecificaties moeten eisen worden opgenomen voor het oplossingsgloeien na het vormen en het passiveren om de corrosieweerstand te herstellen.

4. Hoe controleer ik of een op maat gemaakte stalen flens voldoet aan de maatnormen?

Bij bestelling bij a fabrikant van stalen flens op maat moet u opgeven dat alle afmetingen voldoen aan ASME B16.5 of B16.47, zoals van toepassing, tenzij opzettelijk niet-standaardafmetingen zijn opgegeven. Vraag voor elke flensmaat en drukklasse een dimensionaal inspectierapport aan. Kritische afmetingen die moeten worden gecontroleerd, zijn onder meer de buitendiameter van de flens, de diameter van de boutcirkel, het aantal en de diameter van de boutgaten, de flensdikte en de naafafmetingen voor lasnekflenzen. Bij vervangingsflenzen zorgt het fysiek meten van de bestaande flensafmetingen voordat u bestelt voor compatibiliteit met bestaande leidingen en bouten.

Referenties

• EENmerican Society of Mechanical Engineers. ASME B16.5: Pipe Flanges and Flanged Fittings, 2020 Edition.
• EENmerican Society of Mechanical Engineers. ASME B16.47: Large Diameter Steel Flanges, 2020 Edition.
• EENmerican Society for Testing and Materials. ASTM A105/A105M: Standard Specification for Carbon Steel Forgings for Piping Applications.
• EENmerican Society for Testing and Materials. ASTM A182/A182M: Standard Specification for Forged or Rolled Alloy and Stainless Steel Pipe Flanges.
• Fabrikanten Standaardisatie Maatschappij. MSS SP-44: Stalen pijpleidingflenzen, editie 2021.
• Richtlijn drukapparatuur 2014/68/EU: Technische vereisten voor drukapparatuur, Europese Unie, 2014.
