Welke ANSI-standaardflenzen passen bij uw pijpleiding?

ANSI-standaardflenzen bieden de primaire mechanische verbindingsmethode voor drukleidingsystemen in Noord-Amerikaanse industriële faciliteiten. Deze gids onderzoekt druk-temperatuurwaarden, bekledingstypes en materiaalspecificaties die van cruciaal belang zijn voor inkoopingenieurs en leidingontwerpers.

Wat zijn ANSI-standaardflenzen en hoe zijn ze geëvolueerd?

Het American National Standards Institute (ANSI) publiceerde oorspronkelijk standaarden voor flensafmetingen, die vervolgens door de American Society of Mechanical Engineers (ASME) werden onderhouden en bijgewerkt. De huidige actieve normen omvatten ASME B16.5 voor flenzen tot een nominale diameter van 24 inch en ASME B16.47 voor grotere diameters tot en met 60 inch.

De belangrijkste classificatiesystemen zijn onder meer:

• Drukklassen aangeduid met 150, 300, 600, 900, 1500 en 2500 die dimensieloze druk-temperatuurwaarden vertegenwoordigen
• Gezichtstypes inclusief verhoogd gezicht (RF), plat gezicht (FF) en ringvormig gewricht (RTJ)
• Boringconfiguraties die overeenkomen met pijpschema's voor lascompatibiliteit

Jiangyin Zhonghai Precision Machinery Co., Ltd. opereert als een ISO 9001-gecertificeerde fabrikant met PED-, TUV- en TS-kwalificaties, gespecialiseerd in precisieflenzen en smeedstukken. Het bedrijf produceert pijpflenzen, gesmede flenzen, machinaal bewerkte flenzen en aanverwante componenten volgens GB-, ASME-, ASTM-, JIS-, EN- en DIN-normen, ter ondersteuning van volledig op maat gemaakte, op tekeningen gebaseerde productie. Het productiebereik omvat 1/2 inch tot 60 inch, enkelstuksgewichten tot 10 ton en maximale afmetingen van 4 meter. Volledige interne mogelijkheden omvatten smeed-, verwarmings-, CNC-draai-, boor- en inspectielijnen die zowel volumeproductie als complexe machinaal bewerkte onderdelen verwerken.

Technische analyse van vijf kritische specificaties

1. Lagedruk-slip-on-configuratie: ansi standaardflenzen 150 lb slip-on

Klasse 150 vertegenwoordigt de laagste standaard drukwaarde, geschikt voor water, stoom en niet-kritische procesvloeistoffen op omgevingstemperatuur. Opsteekflenzen schuiven over buisuiteinden en zijn aan beide zijden voorzien van een hoeklas, wat de installatie in krappe ruimtes vereenvoudigt.

Druk-temperatuurwaarden voor koolstofstaal van klasse 150:

• Maximale druk 285 psi bij omgevingstemperatuur (100°F)
• Drukvermindering tot 140 psi bij 400°F
• Drukvermindering tot 20 psi bij 750°F

Vergelijking van installatiekosten:

ANSI standaardflenzen 150 lb slip-on configuraties zijn geschikt voor nutsleidingen, HVAC-systemen en lagedrukprocesleidingen waarbij de installatiesnelheid zwaarder weegt dan de vereisten voor weerstand tegen vermoeidheid.

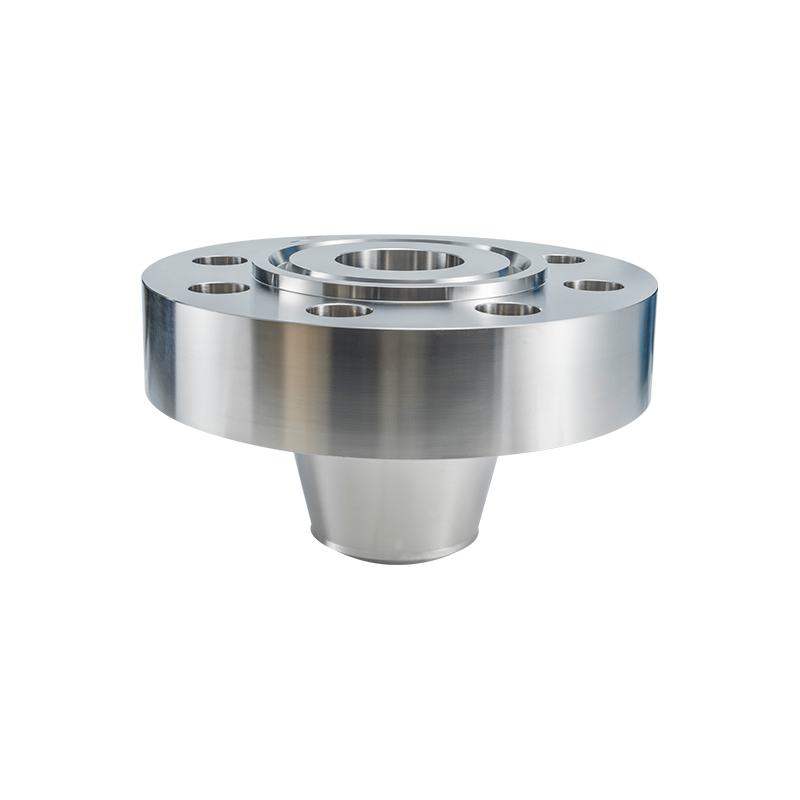

2. Hogedruk lasnekontwerp: ansi standaard flenzen lasnek schema 40

Lasnekflenzen zijn voorzien van een taps toelopende naaf die soepel overgaat in de dikte van de buiswand. Deze geometrie verdeelt de buigspanningen en zorgt voor structurele versterking op kritieke kruispunten.

Schema 40 pijpafmetingen bepalen de boringcompatibiliteit:

• 2-inch Schedule 40: 60,3 mm buitendiameter, 3,91 mm wand, 52,5 mm binnendiameter
• 4-inch Schedule 40: 114,3 mm buitendiameter, 6,02 mm wand, 102,3 mm binnendiameter
• 6-inch Schedule 40: 168,3 mm buitendiameter, 7,11 mm wand, 154,1 mm binnendiameter

Prestatievergelijking flenstype:

De ansi standaard flenzen lasnek schema 40 combinatie vertegenwoordigt de meest voorkomende specificatie voor procesleidingen in chemische fabrieken en raffinaderijen, waarbij de drukcapaciteit in evenwicht wordt gebracht met de standaard materiaalbeschikbaarheid.

3. Sluitings- en isolatietoepassingen: ansi standaardflenzen blind verhoogd vlak

Blinde flenzen sluiten leidingsystemen af of isoleren apparatuur tijdens onderhoud. Het verhoogde vlak biedt een nauwkeurig bewerkt afdichtingsoppervlak voor pakkingcompressie.

Specificaties voor de oppervlakteafwerking omvatten:

• 125-250 microinch AARH (rekenkundige gemiddelde ruwheidshoogte) voor niet-metalen pakkingen
• 63-125 microinch AARH voor spiraalgewonden pakkingen
• 32-63 microinch AARH voor ringvormige verbindingen

Functieele vergelijking blindflens:

ANSI standaard flenzen blind verhoogd vlak specificaties vereisen nauwkeurige vlakbewerking en verificatie van de compatibiliteit van pakkingen. De solide constructie is bestand tegen de volledige systeemdruk vanuit beide richtingen en biedt betrouwbare isolatie voor het betreden van schepen en onderhoud van pijpleidingsegmenten.

4. Koolstofstaal materiaalkwaliteiten: ansi standaard flenzen koolstofstaal a105

ASTM A105 specificeert gesmede koolstofstalen leidingcomponenten voor gebruik bij omgevings- en hoge temperaturen. Deze kwaliteit domineert industriële flenstoepassingen vanwege de kosteneffectiviteit en mechanische betrouwbaarheid.

Eisen aan de chemische samenstelling:

• Koolstof maximaal 0,35% voor lasbaarheid
• Mangaan 0,60-1,05% voor sterkte
• Silicium 0,10-0,35% voor deoxidatie
• Fosfor en zwavel maximaal 0,040% elk

Vergelijking van productiemethoden:

ANSI standaard flenzen koolstofstaal a105 specificaties vereisen materiaaltestcertificaten die de warmtebehandeling en mechanische tests verifiëren. De gesmede constructie elimineert de interne porositeitsrisico's die inherent zijn aan gegoten componenten, waardoor de kostenpremie voor kritieke diensten wordt gerechtvaardigd.

5. Hogedruk socket weld: ansi standaard flenzen socket weld 3000 psi

Socket weld flenzen zijn geschikt voor leidingen met een kleinere diameter (doorgaans 2 inch en minder) in hogedruktoepassingen. De mofboring ontvangt het buisuiteinde met hoeklas aan de buitenste verbinding.

Equivalentie van drukklasse:

• 3000 psi socket weld komt ongeveer overeen met klasse 600 en hoger
• 6000 psi socket weld komt overeen met klasse 1500
• 9000 psi socket weld komt overeen met klasse 2500

Vergelijking van verbindingen met kleine boring:

De ansi standaard flenzen socket weld 3000 psi De specificatie heeft betrekking op instrumentaansluitingen, bemonsteringspoorten en proceslijnen met kleine dore waar schroefdraadverbindingen het risico lopen op vermoeidheidsfalen onder cyclische druk of trillingen.

Productiekwaliteit en certificeringsnormen

ISO 9001 en PED-naleving

Kwaliteitsmanagementsystemen zorgen voor een consistente productie via gedocumenteerde procedures:

• Traceerbaarheid van materialen vanaf de testrapporten van de fabriek tot en met de eindinspectie
• Warmtebehandelingsregistraties verifiëren austenitiserende en normaliserende cycli
• Dimensionale inspectie volgens ASME B16.5 tolerantietabellen
• Druktesten bij 1,5 keer de nominale druk voor kritische toepassingen

Interne productiemogelijkheden

Jiangyin Zhonghai Precision Machinery handhaaft een volledige productie-integratie:

• Smeedpersen tot 10.000 ton voor onbewerkte stukken met een grote diameter
• Ovens voor continue warmtebehandeling met atmosfeercontrole
• CNC verticale draaibanken die diameters tot 4 meter bewerken
• Boorcentra die boutgatpatronen uitvoeren met een positionele tolerantie van ±0,2 mm

Wereldwijde standaarden en maatwerkdiensten

Multi-standaard productiecapaciteit

Parallelle productie volgens internationale normen ondersteunt wereldwijde projectvereisten:

• GB-normen voor Chinese binnenlandse projecten
• ASME/ASTM voor Noord-Amerikaanse en Midden-Oosterse markten
• JIS-specificaties voor Japanse en Zuidoost-Aziatische klanten
• EN/DIN-normen voor naleving van de Europese Economische Ruimte

Niet-standaard en technische oplossingen

Op tekeningen gebaseerde productie voldoet aan speciale eisen:

• Openingsflenzen met metersecties
• Lange lashalzen voor scheepswandverbindingen
• Compacte flenzen die het gewicht en de boutbelasting verminderen

Veelgestelde vragen

Welke verschillen in boutcirkeldiameter bestaan er tussen flenzen van klasse 150 en klasse 300?

Voor een nominale flens van 6 inch specificeert klasse 150 een boutcirkeldiameter van 241,3 mm met 8 bouten bij een diameter van 22,2 mm. Klasse 300 specificeert een boutcirkel van 269,9 mm met 12 bouten met een diameter van 25,4 mm. De grotere boutcirkel en het grotere aantal bouten zijn geschikt voor hogere pakkingcompressievereisten voor hogere drukwaarden. Bestaande flenzen van klasse 150 kunnen niet worden opgewaardeerd naar klasse 300 door extra gaten te boren vanwege onvoldoende buitendiameter en dikte.

Hoe verhouden A105- en A350 LF2-materialen zich tot toepassingen bij lage temperaturen?

ASTM A105 Charpy V-notch impacttests komen in aanmerking voor minimaal -29°C. ASTM A350 Grade LF2 specificeert impactvereisten bij -46°C of -59°C, afhankelijk van de klasse. De LF2-kwaliteit kost 15-25% meer, maar biedt de nodige robuustheid voor gekoelde diensten en blootstelling aan het noordelijke klimaat. A105 ansi standaardflenzen koolstofstaal a105 specificaties risico op brosse breuk onder -29°C.

Welke maximale druk kunnen opsteekflenzen veilig aan?

Klasse 150 opsteekflenzen zijn belastbaar tot 285 psi bij omgevingstemperatuur, maar ervaren spanningsconcentratiefactoren die 2,5 keer hoger zijn dan ontwerpen met lasnek. Praktische toepassingslimieten reduceren opsteekflenzen vaak tot 150-200 psi bij cyclische toepassingen. De ansi standaardflenzen 150 lb slip-on configuratie is alleen geschikt voor statische, niet-schoktoepassingen.

Hoe verschillen de afdichtingsprestaties met verhoogd vlak en ringvormige verbindingen?

Verhoogde vlakflenzen comprimeren platte of spiraalgewonden pakkingen over brede contactgebieden, waardoor gematigde variaties in de oppervlakteafwerking worden verdragen. Ringvormige verbindingen vereisen een nauwkeurige groefbewerking (±0,05 mm) en metaal-op-metaal contact, waardoor afdichting door plastische vervorming wordt bereikt. RTJ-verbindingen zijn bestand tegen drukken van meer dan 10.000 psi en temperaturen boven 500 °C, waar conventionele pakkingen falen. Verhoogde aansluitingen domineren de algemene procesleidingen vanwege de lagere bewerkingskosten en de eenvoud van het vervangen van pakkingen.

Wat zijn de minimale bestelhoeveelheden en het voorbeeldbeleid?

Standaard catalogusflenzen ondersteunen bestellingen uit afzonderlijke stukken voor onderhoudsvereisten. Voor op maat gemaakte smeedstukken is een minimale materiaalhoeveelheid van 500 kg nodig voor de traceerbaarheid van de warmtepartij. Monsterflenzen voor kwalificatietests moeten worden aangeschaft; Maatrapporten en materiaalcertificaten begeleiden de standaardleveringen zonder extra kosten. Jiangyin Zhonghai Precision Machinery houdt een voorraad bij van gangbare maten voor snelle verzending.

Conclusie

Passend selecteren ANSI-standaardflenzen vereist analyse van druk-temperatuuromstandigheden, leidingdynamiek en materiaalomgevingen. Of het nu gaat om specificeren ansi standaardflenzen 150 lb slip-on voor economie, ansi standaard flenzen lasnek schema 40 voor weerstand tegen vermoeidheid, ansi standaardflenzen blind verhoogd vlak voor isolatie, ansi standaardflenzen koolstofstaal a105 voor standaardservice, of ansi standaard flenzen socket weld 3000 psi voor hogedruk-kleine boring bepalen technische specificaties de systeemintegriteit.

Jiangyin Zhonghai Precision Machinery Co., Ltd. biedt geïntegreerde productie, van smeden tot eindinspectie, en ondersteunt de wereldwijde energie- en procesindustrieën met gecertificeerde kwaliteit en maatvoering tot een diameter van 4 meter.

Referenties

• American Society of Mechanical Engineers, ASME B16.5-2020, pijpflenzen en flensfittingen: NPS 1/2 tot en met NPS 24 metrisch/inch standaard
• American Society of Mechanical Engineers, ASME B16.47-2017, stalen flenzen met grote diameter: NPS 26 tot en met NPS 60 metrisch/inch standaard
• American Society for Testing and Materials, ASTM A105/A105M-21, standaardspecificatie voor smeedstukken van koolstofstaal voor leidingtoepassingen
• American Society for Testing and Materials, ASTM A350/A350M-18, standaardspecificatie voor smeedstukken van koolstof en laaggelegeerd staal, waarbij kerfsterktetesten voor leidingcomponenten vereist zijn
• Europees Comité voor Normalisatie, EN 1092-1:2018, Flenzen en hun verbindingen - Ronde flenzen voor buizen, kleppen, fittingen en accessoires, PN aangewezen - Deel 1: Stalen flenzen
• Internationale Organisatie voor Standaardisatie, ISO 9001:2015, Kwaliteitsmanagementsystemen - Vereisten
