Ingenieurs en inkoopspecialisten worden bij het specificeren geconfronteerd met cruciale beslissingen koolstofstalen flenzen voor industriële leidingsystemen. Deze mechanische componenten verbinden leidingen, kleppen, pompen en apparatuur met behoud van de drukintegriteit en maken toegang voor onderhoud mogelijk. Het begrijpen van materiaalspecificaties, maatnormen en druk-temperatuurclassificaties zorgt voor een veilig en conform systeemontwerp voor toepassingen in de olie- en gassector, petrochemie, energieopwekking en waterbehandeling.
De basisprincipes van koolstofstalen flens begrijpen
Flenzen van koolstofstaal dienen als verbindingspunten in de leidinginfrastructuur, voornamelijk vervaardigd door middel van smeedprocessen om uitlijning van de korrelstructuur en mechanische sterkte te bereiken. De materiaalsamenstelling omvat doorgaans een koolstofgehalte tot 0,35%, mangaan voor sterkteverbetering en gecontroleerde siliciumniveaus voor deoxidatie. Deze flenzen zijn geschikt voor buismaten van 15 mm (½ inch) nominale diameter tot 2000 mm (80 inch) in toepassingen met grote diameters.
Het productieproces omvat het verwarmen van koolstofstalen knuppels tot smeedtemperaturen, waarna ze onder mechanische druk worden gevormd om de vereiste geometrieën te bereiken. Daaropvolgende bewerkingen creëren afdichtingsvlakken, boutgaten en naafconfiguraties. Warmtebehandeling – normaliseren, afschrikken en temperen, of gloeien – optimaliseert de mechanische eigenschappen voor specifieke gebruiksomstandigheden.
Materiaalspecificaties en kwaliteiten
Materiaalkeuze heeft rechtstreeks invloed op de flensprestaties onder extreme druk en temperaturen. De meest voorkomende specificatie voor koolstofstalen flenzen is ASTM A105, dat betrekking heeft op gesmede koolstofstalen leidingcomponenten voor gebruik bij omgevings- en hoge temperaturen. Deze specificatie garandeert een maximale treksterkte van 485 MPa (70 ksi) en een vloeigrens van 250 MPa (36 ksi) met een minimale rek van 22%.
In de volgende tabel worden de gebruikelijke koolstofstalen flensmaterialen en hun servicekenmerken vergeleken:
ASTM A105 koolstofstalen flens materiaal vertegenwoordigt de industriestandaard voor algemene leidingtoepassingen. De specificatie staat gietstukken toe die gelijkwaardig zijn aan ASTM A216 klasse WCB voor bepaalde blinde flensconfiguraties. Een koolstofgehalte tot 0,35% zorgt voor uitstekende bewerkbaarheid en lasbaarheid, terwijl voldoende sterkte behouden blijft voor drukklassen tot en met klasse 2500. Het materiaal vertoont een smeltpunt van ongeveer 1420°C (2590°F) en een Brinell-hardheid tussen 137-187 HBW. Deze eigenschappen garanderen compatibiliteit met standaard snij-, boor- en laswerkzaamheden en bieden tegelijkertijd voldoende slijtvastheid voor boutverbindingen Voor toepassingen onder -29°C is ASTM A350 LF2-materiaal vereist om brosse breuk te voorkomen. Deze specificatie schrijft slagproeven bij gespecificeerde temperaturen voor om de kerftaaiheid te verifiëren. Klasse 1 biedt standaard capaciteit bij lage temperaturen, terwijl Klasse 2 verbeterde eigenschappen biedt voor zware cryogene toepassingen. ASTM A105-flenzen vereisen geen warmtebehandeling, behalve onder specifieke omstandigheden: flenzen boven klasse 300, speciaal ontworpen flenzen met onbekende druk- of temperatuurparameters, of flenzen groter dan 4 inch NPS in klasse 300 en hoger. Indien nodig omvatten de warmtebehandelingsopties gloeien, niet-normaliseren, normaliseren en temperen, of afschrikken en temperen om gespecificeerde mechanische eigenschappen te bereiken. De selectie van de flensgeometrie hangt af van de eisen aan het leidingsysteem, de drukklasse en onderhoudsoverwegingen. Elk type biedt duidelijke voordelen voor specifieke toepassingen, van hogedruklasnekconfiguraties tot economische slip-on-ontwerpen [^74^]. De volgende vergelijkingstabel schetst de kenmerken van de belangrijkste flenstypen: Lasnekflens van koolstofstaal configuraties bieden de hoogste structurele integriteit voor veeleisende toepassingen. Het taps toelopende naafontwerp komt overeen met de dikte van de buiswand, waardoor spanningen geleidelijk worden verdeeld en scherpe discontinuïteiten worden geëlimineerd. Stomplassen creëert verbindingen met volledige penetratie met een sterkte die gelijkwaardig is aan die van de basisbuis. Deze flenzen domineren kritieke procesleidingen, hogedrukstoomsystemen en koolwaterstofservices waarbij betrouwbaarheid van het grootste belang is Opsteekflenzen schuiven over de buitendiameter van de put en worden vastgezet met hoeklassen aan zowel de binnen- als de buitenflensvlakken. Dit ontwerp vereenvoudigt de uitlijning en verkort de installatietijd, waardoor het kosteneffectief is voor algemene industriële toepassingen en waterleidingtoepassingen. De vereiste dubbele las en de lagere vermoeidheidsweerstand in vergelijking met lasnekontwerpen beperken echter de geschiktheid voor cyclisch gebruik of ernstige drukschommelingen [^74^]. Blinde flenzen dienen als solide afsluitingen voor leidingafsluitingen, vatmondstukken en isolatiepunten. Deze schijfvormige componenten zonder centrale boring zijn bestand tegen de volledige systeemdruk en vergemakkelijken hydrostatische tests. Configuraties met verhoogd vlak of ringvormige verbindingen zorgen voor een goede plaatsing van de pakking. Blindflenzen kunnen eenvoudig worden verwijderd voor toekomstige lijnuitbreidingen of toegang voor onderhoud. Socket weld flenzen zijn geschikt voor buizen met een kleinere diameter (meestal NPS 2 en lager) via interne moffen die het inbrengen van buizen mogelijk maken. Hoeklassen aan de buitendiameter van de naaf zorgt voor drukdichte verbindingen die geschikt zijn voor hogedruktoepassingen met kleine boring. Flenzen met schroefdraad zijn voorzien van interne NPT-schroefdraad voor niet-gelaste verbindingen, vaak gespecificeerd op gevaarlijke locaties waar lassen ontstekingsrisico's met zich meebrengt Koolwaterstofverwerking onder hoge druk vereist lasnekconfiguraties voor structurele integriteit. Waterbehandelings- en HVAC-systemen maken gebruik van opsteekflenzen om zuinigheid te garanderen. Onderhoudsintensieve werkzaamheden profiteren van overlappende verbindingsflenzen met vervangbare stompe uiteinden. Specificatie-ingenieurs moeten drukwisselingen, temperatuurtransiënten en inspectie-eisen evalueren bij het selecteren van flenstypes. Mondiale flensnormen zorgen voor uitwisselbaarheid en compliance bij internationale projecten. De twee belangrijkste systemen zijn ASME/ANSI B16.5 voor Noord-Amerikaanse markten en EN 1092-1/DIN voor Europese toepassingen. De volgende tabel vergelijkt de belangrijkste maatnormen: ANSI B16.5 flensafmetingen definieer globaal de meest gespecificeerde flensgeometrie. De standaard omvat maten van ½ inch tot en met 24 inch nominale pijpmaat over drukklassen 150 tot en met 2500. Elke klasseaanduiding vertegenwoordigt een specifieke combinatie van buitendiameter, boutcirkeldiameter, aantal bouten en flensdikte Belangrijke dimensionale parameters zijn onder meer: Europese normen maken gebruik van (Pressure Nominale) aanduidingen in plaats van klassebeoordelingen. PN16 koolstofstalen flens specificaties vertegenwoordigen de meest voorkomende Europese drukklasse, ongeveer gelijk aan ANSI-klasse 150. De EN 1092-1-norm consolideert eerdere DIN-, NF- en BS-normen in een uniforme Europese norm. Typeaanduidingen onder EN 1092-1 omvatten: Hoewel de directe gelijkwaardigheid tussen PN- en klassesystemen bij benadering is, zijn de volgende relaties leidend voor de specificatie: PN6 komt overeen met klasse 75, PN10/16 met klasse 150, PN25/40 met klasse 300, PN63 met klasse 600 en PN100 met klasse 900. Ingenieurs moeten de exacte druk-temperatuurwaarden verifiëren in plaats van te vertrouwen op nominale equivalenties. De drukklassewaarden definiëren de maximaal toegestane werkdruk bij referentietemperaturen, waarbij reductie vereist is voor hogere gebruiksomstandigheden. Deze classificaties garanderen de flensintegriteit onder gecombineerde mechanische en thermische belasting De volgende tabel geeft de druk-temperatuurwaarden weer voor ASTM A105 koolstofstalen flenzen: Flensdruk van koolstofstaal selectie vereist analyse van maximale werkdruk en temperatuur. Klasse 150 is geschikt voor lagedrukwatersystemen en algemene industriële leidingen tot 285 psig bij omgevingsomstandigheden. Klasse 300 is geschikt voor gematigde drukken tot 740 psig voor procesleidingen en perslucht. Voor koolwaterstof onder hoge druk is klasse 600 (1480 psig) of hoger vereist. Ultrahogedruktoepassingen i, inclusief reactormondstukken, specificeren klasse 1500 of 2500. De toegestane druk neemt aanzienlijk af naarmate de bedrijfstemperatuur stijgt. Bij 800 °F (427 °C) behoudt een klasse 300 ASTM A105-flens slechts 55% van de omgevingsdruk. Deze vermindering weerspiegelt de vermindering van de vloeisterkte van het materiaal bij verhoogde temperaturen. Systeemontwerpers moeten flenzen specificeren op basis van werkelijke bedrijfsomstandigheden in plaats van nominale klasseclassificaties. ASME B16.5 organiseert materialen in groepen met specifieke druk-temperatuurtabellen. Koolstofstaal, inclusief ASTM A10,5, valt in materiaalgroep 1.1. Laaggelegeerde staalsoorten bezetten de groepen 1.2 tot en met 1.18, terwijl roestvrij staal de groepen 2.1 tot en met 2.12 bevolkt. Elke groep vertoont verschillende sterkte-temperatuurrelaties die specifieke beoordelingstabellen vereisen Voor een juiste flensspecificatie is het bepalen van de ontwerpdruk, de ontwerptemperatuur, het buismateriaal en de externe belasting vereist. De ontwerpdruk moet de maximale werkdruk met passende veiligheidsmarges overschrijden. Temperatuuroverwegingen omvatten zowel continu gebruik als tijdelijke omstandigheden tijdens het opstarten of verstoorde scenario's. Corrosietoeslagen vereisen mogelijk dikkere flenzen dan standaardafmetingen. De configuratie van het afdichtvlak heeft invloed op de pakkingkeuze en het drukvermogen. Raised Face (RF) is de standaardconfiguratie voor algemeen gebruik en biedt 2-7 mm verhoogde zitoppervlakken. Flat Face (FF) is geschikt voor lagedruktoepassingen met volgelaatspakkingen. Ring-Type Joint (RTJ) maakt gebruik van nauwkeurig bewerkte groeven voor metalen ringpakkingen bij hoge druk en hoge temperaturen, waar conventionele pakkingen zouden falen. Juiste boutprocedures garanderen de integriteit van de flensverbinding. De ASME PCC-1-richtlijnen specificeren de volgorde van bouten, aanhaalmomenten en procedures voor het opnieuw vastdraaien. De pakkingkeuze moet overeenkomen met de afwerking van het flensvlak, de drukklasse en de compatibiliteit met procesvloeistoffen. Spiraalgewonden pakkingen passen bij RF-flenzen in de meeste industriële toepassingen, terwijl RTJ-groeven bijpassende ovale of achthoekige ringpakkingen vereisen Kwaliteitsverificatie omvat dimensionale inspectie volgens ASME B16.5, materiaalcertificering volgens ASTM-specificaties en niet-destructief testen voor kritische toepassingen. Hydrostatisch testen bij 1,5 keer de ontwerpdruk valideert de systeemintegriteit. Documentatiepakketten moeten materiaaltestcertificaten (MTC), warmtebehandelingsregistraties en NDE-rapporten bevatten volgens EN 10204 3.1 of 3.2. ASTM A105N duidt op een niet-genormaliseerde behandeling van het vlees, terwijl standaard A105 mogelijk in vervalste toestand wordt geleverd. Normaliseren verfijnt de korrelstructuur, verbetert de uniformiteit van de mechanische eigenschappen en verbetert de taaiheid. A105N is vereist voor flenzen boven klasse 300, flenzen met speciaal ontwerp of elke flens groter dan 10 cm NPS in klasse 300 en hoger. De aanduiding "N" zorgt voor consistente eigenschappen door het hele onderdeel en wordt aanbevolen voor toepassingen waarbij sprake is van temperatuurwisselingen of schokbelasting. Directe dimensionale uitwisselbaarheid tussen ANSI B16.5 en EN 1092-1 flenzen is beperkt. Hoewel PN16 klasse 150 benadert en PN40 klasse 300 benadert, verschillen de diameters van de boutcirkels, boutmaten en flensdiktes. Een klasse 150-flens kan niet met bouten aan een PN16-flens worden bevestigd, zelfs niet bij gelijkwaardige drukwaarden. Projecten die gemengde normen vereisen, moeten overgangsflenzen of volledige systeemstandaardisatie specificeren. Voor nieuwbouw domineert ANSI B16.5 Noord-Amerikaanse en mondiale olie-/gasprojecten, terwijl EN 1092-1 de overhand heeft in Europese waterbehandeling en algemene industriële toepassingen. Bij 300°C (572°F) vereisen ASTM A105-flenzen een aanzienlijke vermindering van de omgevingswaarden. Klasse 150 is geschikt voor ongeveer 140 psig (9,7 bar) bij deze temperatuur, onvoldoende voor gebruik bij 20 bar. Klasse 300 behoudt een capaciteit van ongeveer 550 psig (38 bar) bij 300 °C, wat voldoende marge biedt voor een werkdruk van 20 bar met passende veiligheidsfactoren. Klasse 300 lasnekflenzen met verhoogde vlakken en spiraalgewonden pakkingen vertegenwoordigen de minimumspecificatie. Voor kritische stoomdiensten kunt u klasse 600 overwegen voor extra marge tegen druktransiënten en kruipeffecten op de lange termijn Lasnekflenzen zijn verplicht voor hogedruk-, hoge temperatuur- of cyclische servicetoepassingen. De taps toelopende naaf zorgt voor een spanningsverdeling die gelijkwaardig is aan die van de buis zelf, waardoor de spanningsconcentratie die inherent is aan opsteekontwerpen wordt geëlimineerd. Specificeer lasnek voor klasse 600 en hoger, stoomsystemen boven 10 bar, koolwaterstofgebruik met drukwisselingen en elke toepassing die weerstand tegen vermoeidheid vereist. Opsteekflenzen zijn geschikt voor algemene watervoorziening, lagedrukluchtsystemen en toepassingen waarbij de installatiekosten zwaarder wegen dan de zorgen over vermoeidheid. De stuiklasverbinding van lasnekflenzen maakt ook volledige radiografische inspectie mogelijk, terwijl opsteekhoeklassen beperkte NDE-opties bieden.
Materiaalspecificatie ASTM-standaard Treksterkte Opbrengststerkte Temperatuurbereik Primaire toepassingen A105 ASTM A105 ≥485 MPa ≥250 MPa -29°C tot 425°C Algemeen industrieel, olie en gas A105N (NGenormaliseerd ASTM A105 ≥485 MPa ≥250 MPa -29°C tot 425°C Verbeterde korrelstructuur A350 LF2 Klasse 1 ASTM A350 ≥485 MPa -46°C tot 343°C Service bij lage temperaturen A350LF2 Klasse 2 ASTM A350 ≥485 MPa ≥260 MPa -46°C tot 343°C Cryogene toepassingen A694 F52-F70 ASTM A694 ≥455-585 MPa ≥360-485 MPa -29°C tot 260°C Transmissie met hoog rendement ASTM A105 gesmeed koolstofstaal
ASTM A350 LF2 Lage temperatuur
Vereisten voor warmtebehandeling

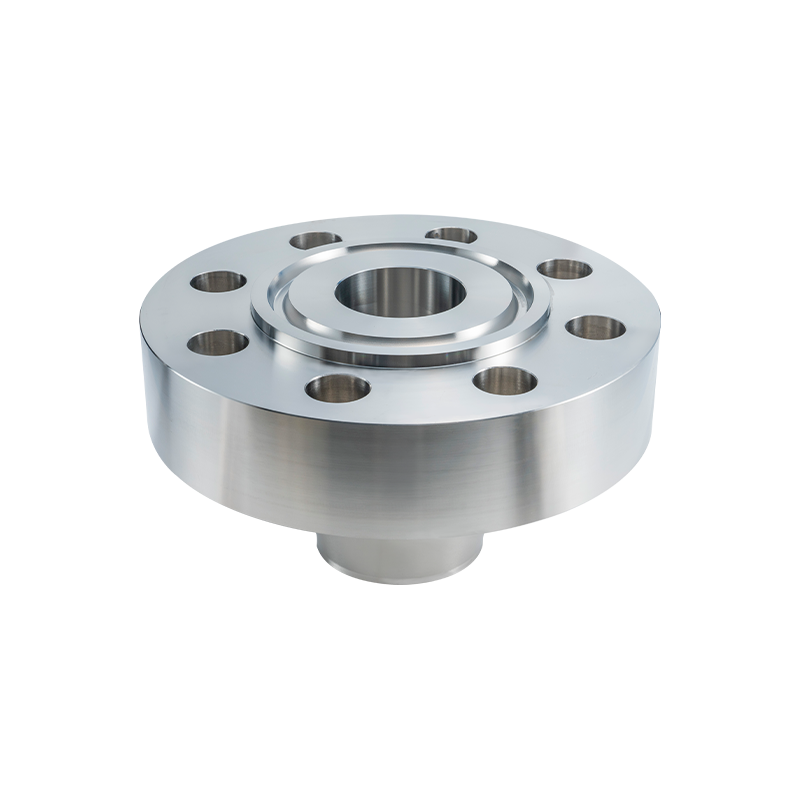

Flenstypen en ontwerpconfiguraties
Flenstype Verbindingsmethode Drukvermogen Vermoeidheid weerstand Installatiecomplexiteit Primaire toepassingen Las nek Stomplas Klasse 150-2500 Uitstekend Hoog (vereist lassen) Kritisch proces, hoge druk Instapper Hoeklas (binnen/buiten) Klasse 150-2500 Matig Laag (gemakkelijk uitlijnen) Algemene dienst, waterwerken Blind Alleen vastgeschroefd Klasse 150-2500 N.v.t. (sluiting) Laag Lijnafsluiting, isolatie Socket-las Socket hoeklas Klasse 150-1500 Goed Matig Kleine diameter, hoge druk Met schroefdraad NPT-aansluiting Klasse 150-600 Beperkt Laag (no welding) Niet-gelaste toepassingen Lapgewricht Stomplas (stub end) Klasse 150-2500 Matig Matig Frequente demontage vereist Lasnekflenzen
Opsteekflenzen

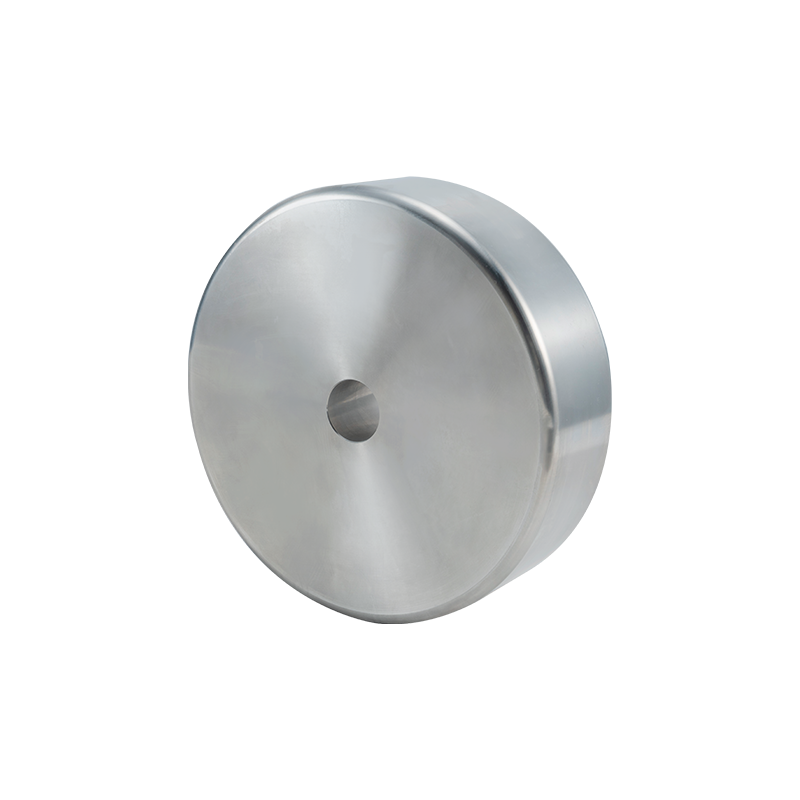

Blinde flenzen
Socket Weld en schroefdraadflenzen
Toepassingsmatching
Dimensionale normen en classificaties
Standaard Maatbereik Drukaanduiding Flenstypes Covered Geografische prevalentie ASME B16.5 NPS ½" tot 24" Klasse 150-2500 WN, ZO, BL, SW, TH, LJ Noord-Amerika, mondiale olie/gas ASME B16.47 NPS 26" tot 60" Klasse 75-900 WN, BL Pijpleidingen met grote diameter EN 1092-1 DN 10 tot DN 4000 PN 2,5 tot PN 400 Type 01, 02, 05, 11, 12, 13 Europa, Internationale projecten DIN 2631-2638 DN 10 tot DN 4000 PN 6 tot PN 100 Lasnek, slip-on, blind Duitsland, Legacy-systemen JIS-B2220 10A tot 1500A 5K, 10K, 16K, 20K, 30K, 40K DUS, BL, WN Japan, Azië-Pacific ASME/ANSI B16.5-normen
EN 1092-1 en DIN-normen
PN versus klasse-equivalenten
Druk-temperatuurwaarden
ASME-klasse Druk bij 100°F (psig) Druk bij 400°F (psig) Druk bij 800°F (psig) Maximale temperatuur 150 285 200 80 538°C 300 740 635 410 538°C 400 985 845 550 538°C 600 1480 1265 825 538°C 900 2220 1900 1235 538°C 1500 3705 3170 2055 538°C 2500 6170 5280 3430 538°C Klasse 150 tot en met klasse 2500 beoordelingen
Factoren voor temperatuurvermindering
Classificaties van materiaalgroepen
Selectiemethodiek voor B2B-inkoop
Systeemvereisten berekenen
Gezichtstypeselectie (RF, FF, RTJ)
Installatie- en kwaliteitsoverwegingen
Vereisten voor bouten en pakkingen
Inspectie- en testnormen
Veelgestelde vragen
Wat is het verschil tussen ASTM A105 en A105N koolstofstalen flenzen ?
Hoe converteer ik tussen ANSI B16.5 flensafmetingen en DIN/EN-normen?
Wat drukklasse van koolstofstalen flens heb ik 20 bar stoomservice bij 300°C nodig?
Wanneer moet ik opgeven koolstofstalen lasnekflenzen versus opsteekflenzen?
